Обследование дома тепловизором

Тепловизионная съемка – это метод, который дает возможность выявить зоны, в которых тепло уходит из помещений и сформировать эффективный план, направленный на устранение дефектов конструкций.

Тепловизионная съемка — это метод, который дает возможность выявить зоны, в которых тепло уходит из помещений и сформировать эффективный план, направленный на устранение дефектов конструкций.

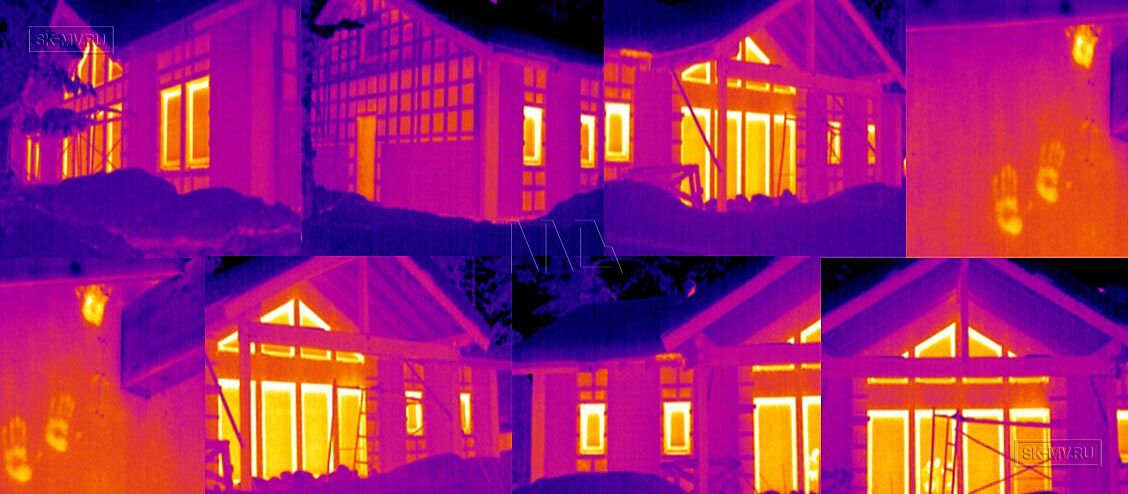

Устройство, с помощью которого выполняется тепловизионная съемка коттеджей, воспроизводит изображение, на котором видно, каким образом изменяется температура исследуемых поверхностей.

Визуальная картинка отображается в реальном времени на дисплее прибора. Диапазон отдельных температур отмечается различными цветами. При этом погрешность в показателях составляет не более 0,1°С.

Расшифровка термограмм

На термограмме, снятой внутри помещения, интерес представляют области с более низкой температурой (например, точка CS1).

На цветовой палитре (справа) – это синий и темно-синий цвета соответственно. Для сравнения приводится температура в реперной точке М1 (поверхность с постоянной температурой на внутренней стороне ограждающей конструкции).
На термограмме, снятой снаружи помещения, ситуация меняется на противоположную и дефектом может считаться оранжевый и красные цвета. Точка HS1 соответствует максимальной температуре на поверхности объекта, когда М1 — реперная точка.

Так как проверка дома тепловизором является качественным методом оценки, то следует обращать внимание на неравномерность распределения температуры на участках, где, согласно проекту, причин для повышения или понижения температуры относительно реперной точки не должно быть.

Рекомендации при осмотре домов тепловизором

  1. Дефекты, связанные с инфильтрацией или эксфильтрацией (то есть неорганизованным поступлением воздуха в помещение из атмосферы или из помещения в атмосферу через неплотности в ограждающих конструкциях) необходимо герметизировать (желательно как с наружной, так и с внутренней стороны).

  2. Дефекты, связанные с периметром дверей и окон: обновить монтажную пену в пространстве между рамой и стеной, отрегулировать прижатие, проверить состояние уплотнителей.

  3. Дефекты, которые связаны с «мостами холода» (например, стык между частями конструкции или конструктивный элемент, состоящий из материала с более высокой теплопроводностью) устраняются дополнительным утеплением.

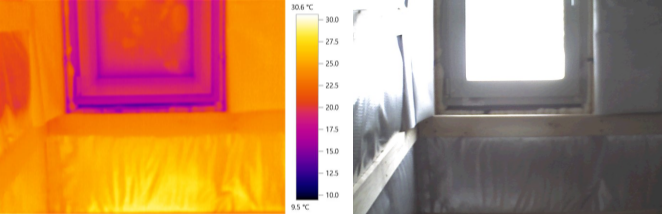

ПРИМЕР 1:



Все примыкания по периметру окна выполнены качественно, замечаний нет.

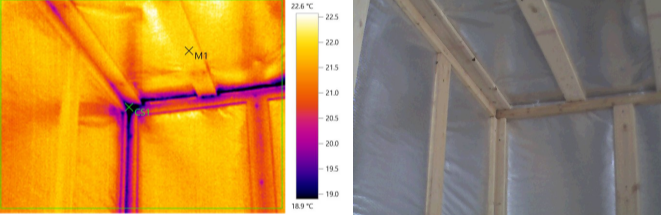

ПРИМЕР 2:


Тепловизионная съемная выявила нарушения: вероятная причина появления дефекта – микроинфильтрация через неплотности между элементами каркаса.
Следует разобрать угол и герметизировать стыки в элементах каркаса.

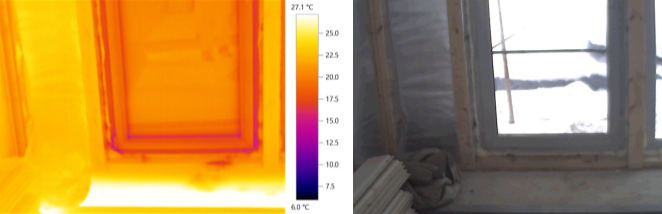

ПРИМЕР 3:


Все примыкания по периметру окна выполнены качественно, замечаний нет.

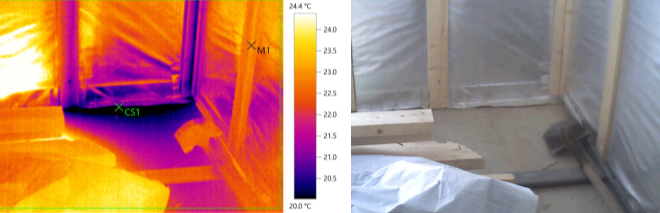

ПРИМЕР 4:


Вероятная причина появления дефекта: «мост холода» по бетону.
Следует выполнить дополнительное утепление снаружи и изнутри.

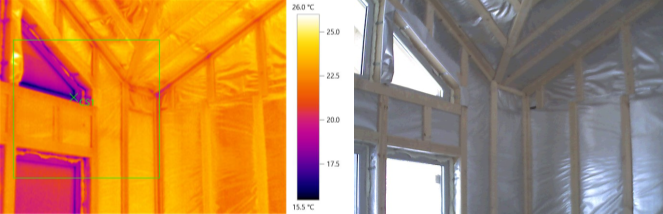

ПРИМЕР 5:


Недостаточное поступление тепла к стеклопакету, замечаний нет.
Не является дефектом.

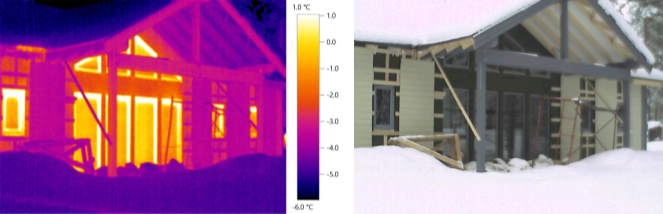

ПРИМЕР 6:


Окна теряют больше тепла, чем утепленные стены, замечаний нет.
Не является дефектом.

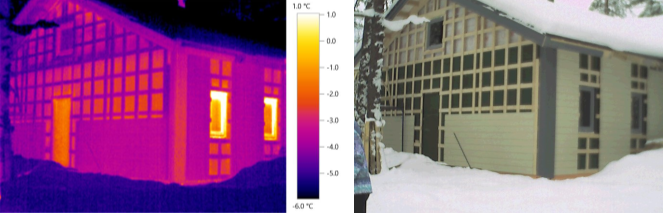

ПРИМЕР 7:


Окна теряют больше тепла, чем утепленные стены, замечаний нет.
Не является дефектом.

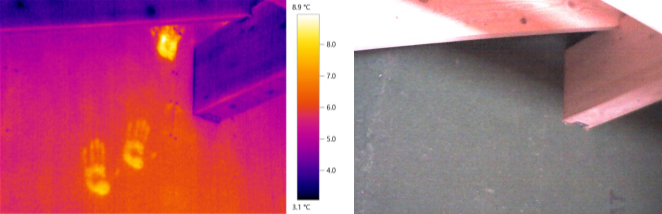

Демонстрация температурной чувствительности тепловизора:
